裏込め材

プレロード施工の場合、山留め支保架構と山留め壁の隙間はコンクリート打設、鋼材の溶接などによって対処しておりましたが、近頃は各種に充填用ブロックが用いられる場合もあります。
弊社の裏込め材は新しい発想と従来の経験を生かした製品です。特に簡単な構造と部品点数を少なくすることに考慮してあります。
本裏込め材を使用することにより、直接には滅失により発生する費用、間接的には施工解体の諸手間、産廃物の処理等、工事コストの一層の削減ができます。

特徴

GB型裏込め材は、楔状のアロイベッカーとウェッヂを組合せたシンプルな構造です。 ハンガーの取付位置を変えることによりH250~H400までの腹起し材に対応できます。 ※許容荷重の範囲内であればH500にも対応できます。
サブプレートは厚さ15㎜の強化プラスチック製のプレートです。 最少46㎜(GB-03は55㎜)~最大130㎜の間で使用できます。
※GB-02はサブプレート5枚使用時/GB-03はサブプレート4枚使用時

GB-03
GB-02
強度試験
使用例
腹起し壁側

GB-03構成パーツ

Model No GBOK
(ウェッヂ)
GBOVP
(アロイベッカー)
GBOP
(サブプレート)
寸法(mm) 440×75×46 200×100×51.5 200×100×15
重量(kg) 約0.8 約0.95 約0.3
材質 強化プラスチック製 強化プラスチック製 強化プラスチック製

※サブプレートのみ追加可能

GB-02構成パーツ

Model No GBOK
(ウェッヂ)
GBOV
(アロイベッカー)
GBOP
(サブプレート)
寸法(mm) 440×75×46 200×100×51.5 200×100×15
重量(kg) 約0.8 約1.2 約0.3
材質 強化プラスチック製 アルミダイキャスト製 強化プラスチック製

※サブプレートのみ追加可能

セット内訳

Model No GB-02 GB-03
許容荷重(KN) 400
重量(kg) 約2.9 約2.4
セット内容 GBOK(ウェッヂ)×1
GBOV(アロイベッカー)×1
GBOP(サブプレート)×3
GBOK(ウェッヂ)×1
GBOVP(アロイベッカー)×1
GBOP(サブプレート)×2
ダウンロード PDF PDF
DWG DWG
DXF DXF
PDF PDF
DWG DWG
DXF DXF
備考 上記セット内容に、オプションとしてサブプレートのみ別途追加承ります。

オプションパーツ半月板・サブプレート

カバープレート部の施工に半月板
各社切梁穴ピッチ寸法により異なります。

腹起しガセットプレートでの使用例

グリグⅡ

※九州地区限定

ネジ調整式裏込機材

ネジ調整式裏込機材
本裏込め材を使用することにより、直接には滅失により発生する費用、間接的には施工解体の諸手間、産廃物の処理等、
工事コストの一層の削減ができます。

強度試験

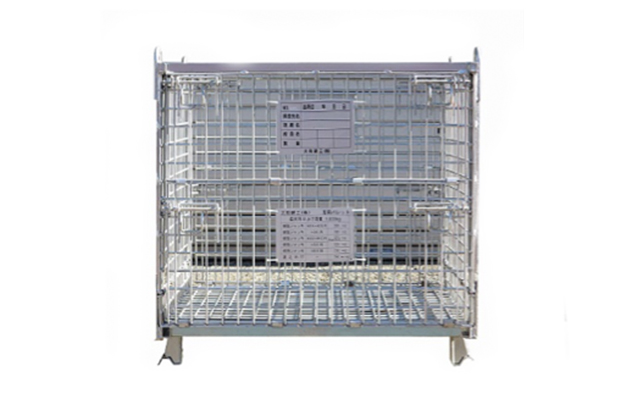

オプション メッシュパレット各種

H-1
H-3
H-5
