プレロード用施工機材

プレロードを施工する際には、予備加圧や本施工の為に加圧用のポンプをはじめ、 以下に示す様ないろいろな機材が必要です。用途に応じて、ご指示下さい。

電動ポンプ EP-0106

EP-0106は、小型の電動ポンプであり現場内の移動が容易に行えます。ユニバーサルジャッキの単動加圧、小規模な連動加圧等に便利です。

EP-0106

製品情報

Model No EP-0106
種類 電動
加圧力(Mpa) 最高70
最低1.5
吐出量(リットル/min) 高圧0.4
低圧3.0
タンク容量(リットル) 6
モーター 100V・0.45KW
本体寸法(mm) 230×300×460
重量(Kg) 16.5
ダウンロード PDF PDF
DWG DWG
DXF DXF

※1Mpa=10.2kgf/cm2

電動ポンプDN減圧動画

電動ポンプDN加圧動画

高圧ホース(PAH/PSH)

PAHタイプはプレロード施工に際して所要圧力に適応したフレキシブルホースです。
PSHタイプはPGBに使用する耐久性に優れた超高圧樹脂ホースです。

PAH
加圧・減圧用ホース
PSH
軸力計延長用ホース
Model No PAH-2 PAH-5 PAH-10 PAH-15 PSH-2 PSH-5 PSH-10 PSH-15
種類 ゴム ナイロン
長さ(m) 2 5 10 15 2 5 10 15
用途 プレロード配管用 PGB(荷重計)用
両端金具サイズ 3/8
重量(kg) 約1.0 約2.0 約3.5 約5.0 約1.0 約2.0 約3.5 約5.0

切梁軸力測定用荷重計(PGB)

PGBはユニバーサルジャッキの軸力を計測する測定器です。PSHを延長することで、変化する軸力を任意の箇所で計測することが可能です。プレロード施工後の取り付けも可能です。安価な計測器なため、多くの計測点をもつことも可能です。特別な工具を使用しないため簡単に施工することが出来ます。

PGB

分流器(PAS)

PAS-02はプレロード施工にあたり、多数のジャッキに同時加圧をする際に使用します。ホースを分岐させる為の機材です。

PAS-02
PAS-01
(高圧バルブ付)
使用例

手動ポンプ

単動タイプ

DP-2L/DPC-HUはユニバーサルジャッキの予備加圧や単動加圧等に使用します。
※ユニバーサルジャッキH・Uタイプに適用します。

取扱い説明(動画)

複動タイプ

DP-4L/DPC-DNはDP-2Lと同様の用途で使用します。押引が可能な複動式のポンプです。
※ユニバーサルジャッキDNタイプに適用します。

Model No DP-2L DP-4L DPC-HU DPC-DN
種類 手動 複動 手動 複動
加圧力(Mpa) 最高 70
最低 1.5
最高 70
最低 2
最高 72
最低 3
最高 72
最低 3
吐出量(リットル/min) 高圧 2.5
低圧 16
高圧 3
低圧 18.5
高圧 2
低圧 11
高圧 2
低圧 11
タンク容量(リットル) 2 4 4 4
モーター
本体寸法(mm) 200×350×1000 230×300×460 150×155×740 150×150×830
重量(Kg) 15 25 13 14
ダウンロード PDF PDF
DWG DWG
DXF DXF
PDF PDF
DWG DWG
DXF DXF
PDF PDF
DWG DWG
DXF DXF
PDF PDF
DWG DWG
DXF DXF

※1Mpa=10.2kgf/cm2

DP-4L減圧操作(動画)

DP-4L加圧操作手順(動画)

ベローズ

ジャッキ解体時にジャッキ内部、或いはその他油圧機器に残ったオイルを受けます。

Model No JB
サイズ 100Ø
容量 約2ℓ
金具サイズ 3/8

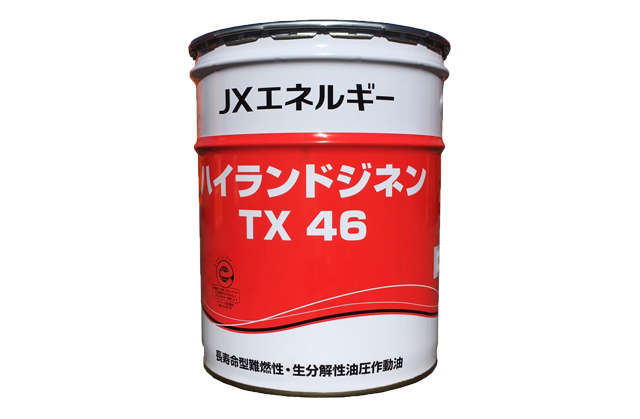

ハイドロリックオイル(OIL-4,OIL-18,OIL-20)

ハイドロリックオイルは、油圧装置の動力伝達媒体として、或いは潤滑、防錆などの作用の為に使用します。油圧機器の機能を充分発揮するには、適合したオイルの選択が必要です。ユニバーサルジャッキにはハイドロリックオイルをご使用ください。
故障、破損の原因となりますので水分の混入は絶対に避けるよう管理してください。
寒冷地に於いては通常のオイルでは凍結する場合がありますので、寒冷地仕様のオイルをご使用ください。

ハイドロリックオイル
メーカー 品名 粘度
ISO15 ISO22 ISO32
出光興産 ダフニースーパーハイドロウリックフルイド 15x 22x 32x
新日本石油 ハイランドワイド 15 22 32
JOMO ハイドラックス LT15 ES22 ES32
コスモ石油 コスモハイドロ HV15K HV22 HV32
昭和シェル石油 シェルテラスオイル T15 T22 T32
エッソ石油 ユニビス N15 N22 N32
モービル石油 モービルハイドロリックオイル K15(ISO VG10) 12 13
