プレロードジャッキ ＤＰ型
プレロ－ドジャッキはプレロード、切梁の解体、盛替え等の工事はもとより構真柱の修正、橋梁の嵩上げ等、多方面に使用します。
また、取扱いの簡便さと経済的に安価のために広く使用されています。

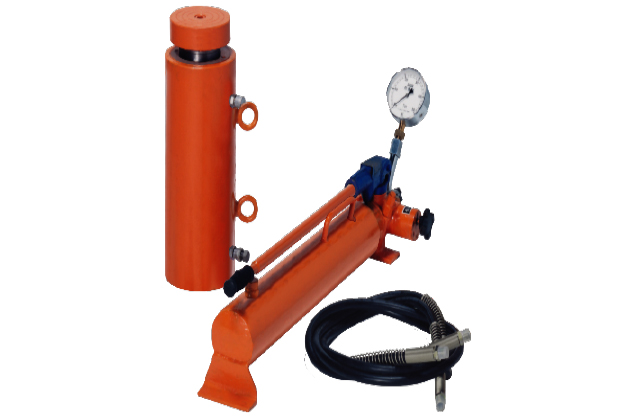

プレロードジャッキはオイルジャッキ、高圧ホース、オイルポンプで構成されるセット品です。
ＤＰ-１型＆ＤＰ-３型
◆本機は操作が簡単で載荷試験、現場施工等多目的に使用されております。
◆DP-1型とDP-3型は、オイルジャッキにスプリングを内蔵しておりますので、プレロートが完了し圧力を”0“とすると、吐出したピストンが自動的に収納されます。
◆頭部にネジ加工が施されておりますので、使用目的に応じて長さを調整できます。
◆オイルポンプは高低自動切換えとなっており、低圧ではピストンの吐出が速く、高圧になると抵抗が少なく加圧操作はスムーズです。
◆本体は小型軽量で移動は容易です。
構成例
ＤＰ-５型＆ＤＰ-１０型
◆DP-5型及びDP-10型は、前頁のDP-3型と比べて、規模の大きいプレロード工事や、切梁の解体工事作業に使用します。
加圧ポンプは、手動、電動のいずれも使用できます。
◆DP-1002型は作業を迅速に行う為に、添梁に取付易いようにボルト穴の加工してあるエンドプレートがついております。
構成例
| Model No | DP-1Ｊ | DP-3J | DP-3J2 | DP-501 | DP-1001 | DP-1002 | |
|---|---|---|---|---|---|---|---|
| 特徴 | 単動（スプリング戻し）式 | 復動式 | |||||
| 油圧力 | KN | 100 | 300 | 300 | 500 | 1,000 | 1,000 |
| (tf） | (10) | (30) | (30) | (50) | (100) | (100) | |
| ストローク(S) | (mm） | 125 | 125 | 125 | 200 | 200 | 200 |
| 機高(C) | (mm） | 450 | 450 | 300 | 450 | 580 | 590 |
| 外径(A) | (mm） | φ75 | φ110 | φ110 | φ180 | φ215 | 300×300 （ｴﾝﾄﾞﾌﾟﾚｰﾄ寸法） |
| ヘッド外径(B) | (mm） | φ65 | φ88 | φ88 | φ140 | φ170 | |
| 重量 | (㎏） | 10 | 30 | 20 | 80 | 146 | 150 |
| ダウンロード |
 PDF DWG DXF
|
PDF DWG DXF
|
PDF DWG DXF
|
PDF DWG DXF
|
PDF DWG DXF
|
||
