ユニバーサルジャッキ 一般型 H/Nタイプ
◆ユニバーサルジャッキのH/Nタイプは、特に山留支保架構のプレロード施工解体に使用します。
◆切梁の軸力は、軸力測定器（PGB）を取付けて測定できます。
Model H35
製品情報
| Model No | H30 | H35 | H40 | N35 | N40 | |
|---|---|---|---|---|---|---|
| 適用切梁サイズ | H300 | H350 | H400 | H300 | H350 | |

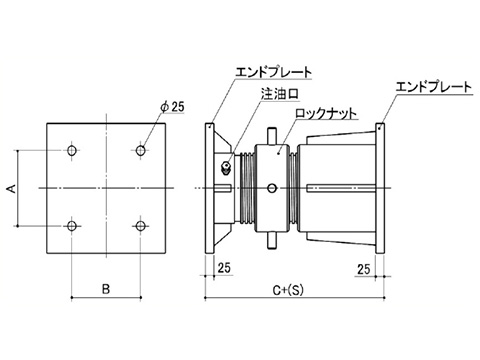

| プレート穴寸法 A×B |
mm | 150×200 200×200 |
200×200 240×240 |
200×200 240×240 270×300 |
200×200 240×240 |
200×200 240×240 270×300 |
| 油圧力 | KN | 800 | 1,000 | 1,200 | 1,000 | 1,200 |
| tf | 80 | 100 | 120 | 100 | 120 | |
| ネジ耐力 | KN | 2,000 | 3,000 | 3,500 | 3,000 | 3,500 |
| tf | 200 | 300 | 350 | 300 | 350 | |
| ストローク:S | mm | 125 | 125 | 125 | 125 | 125 |
| 機高:C （調整材無） |
mm | 440 | 440 | 440 | 440 | 440 |
| 重量 （調整材無） |
㎏ | 130 | 160 | 200 | 150 | 175 |
| 重量 （調整材付） |
㎏ | 190 | 244 | 310 | 210 | 259 |
| 受圧面積 | ㎠ | 103.82 | 132.67 | 165.05 | 132.67 | 165.05 |
| 軸力測定 | KN | 800 | 1,000 | 1,200 | 1,000 | 1,200 |
| tf | 80 | 100 | 120 | 100 | 120 | 最大油量 | L | 1.3 | 1.7 | 2.1 | 1.7 | 2.1 |
| ダウンロード |
 PDF DWG DXF
|
PDF DWG DXF
|
PDF DWG DXF
|
PDF DWG DXF
|
PDF DWG DXF
|
|
※重量（調整材付）はh＝100㎜を両端に取り付けた場合の重量です。
